2.4 (9) a

106 (400)

Polietileno de Alta Densidad (PEAD)

Teflón (PTFE)

Polipropileno (PP)

T20 PTT
T50-PTT
T100-PTT
T200-PTT
T400-PTT

6.6 (25) a

111 (420)

Aluminio

Acero Inoxidable

Teflón (PTFE)

Polipropileno (PP)

TX25 ATT
TX70 ATT
TX120 ATT
TX220 ATT
TX420 ATT

Definición

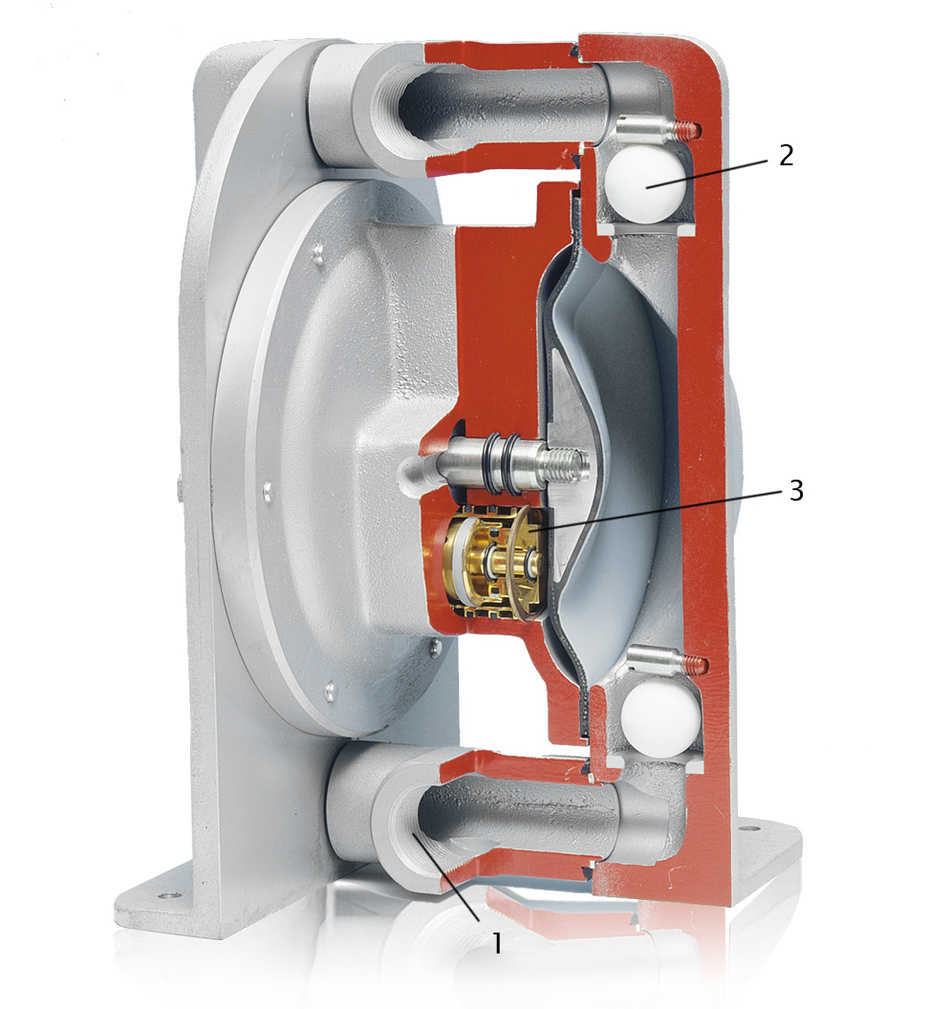

La bomba de membrana o bomba de diafragma es un tipo de bomba de desplazamiento positivo (generalmente alternativo) en la que el aumento de presión se realiza por el empuje de unas paredes elásticas ( membranas o diafragmas) que varían el volumen de la cámara aumentándolo y disminuyéndolo alternativamente. Unas válvulas de retención (normalmente de bolas de elastómero) controlan que el movimiento del fluido se realice de la zona de menor presión a la de mayor presión.

La acción de estas bombas puede ser:

• Eléctrica , mediante un motor eléctrico , en cuyo caso se dice que es una electrobomba . Sin embargo, hay otras electrobombas que no son bombas de membrana.

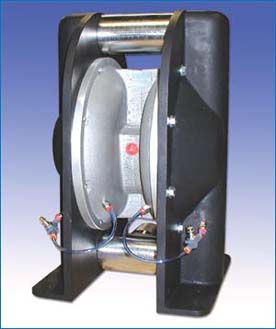

• Neumática , mediante aire comprimido , en cuyo caso se dice que es una bomba neumática . La mayoría de las bombas neumáticas son bombas de membrana.

Existen bombas neumáticas y eléctricas de doble diafragma, las cuales funcionan bajo el mismo principio que las anteriores, pero tienen dos cámaras con un diafragma cada una, de forma que cuando una membrana disminuye el volumen de su cámara respectiva, la otra membrana aumenta el volumen de la otra cámara y viceversa.

Aplicaciones

Ofrecen ciertas ventajas frente a otros tipos de bombas, ya que no poseen cierres mecánicos ni empaquetaduras que son las principales causas de rotura de los equipos de bombeo en condiciones severas. Estas bombas son autocebantes, es decir, no es necesario llenar la columna de aspiración de líquido para que funcionen, por lo que pueden ser utilizadas para sacar líquido de depósitos aspirando aunque la tubería de aspiración esté llena de aire inicialmente.

Su mantenimiento es sencillo y rápido y con componentes fáciles de sustituir.

Dependiendo del rango de temperaturas en el que vaya a trabajar la máquina, se utilizan unos materiales u otros para las membranas. Los materiales más utilizados son neopreno , vitón , teflón , poliuretano y otros materiales sintéticos.

Debido a la resistencia a la corrosión de estas bombas y a no ser necesario cebarlas para que funcionen, estos equipos son muy utilizados en la industria para el movimiento de prácticamente cualquier líquido y en multitud de industrias como ácidos, derivados del petróleo, disolventes, pinturas, barnices, tintas, fangos de depuradora, reactivos, concentrados de frutas, chocolate, plantas de proceso, industrias químicas, industrias alimentarias, ópticas, industrias galvánicas, bebidas, aguas residuales, minerías, construcción, buques, industrias cerámicas, cartoneras, fábricas de papel o circuitos impresos.

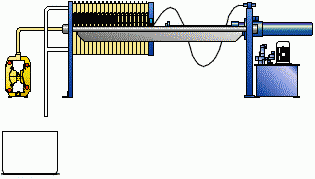

Las bomas de membrana o diafragma, se utilizan en depuración, como bombas dosificadoras de reactivos, de trasvase del efluente a depurara y como alimentación a los filtros prensa, en esta última aplicación trata mibién al lodo floculado sin romper el lodo.

Bombas Neumáticas de membrana

Las bombas Tapflo son hoy en día una de las bombas más versátiles del mercado. Pueden ser usadas en numerosas aplicaciones y en una gran variedad de instalaciones. Gracias al sencillo principio de funcionamiento, con un diseño sencillo y fiable, las bombas de diafragma Tapflo cumplen con los requisitos de la industria para todo tipo de servicios y aplicaciones.

Aplicaciones

Tratamiento de aguas

Bombeo de muestras, dosificación de ácidos y bases para  la corrección del pH. Trasvase de floculantes, suspensiones, reactivos y lodos. Bombas para filtros prensa. Las bombas son resistentes al ácido clorhídrico y cloruro férrico, entre otros muchos.

Pinturas, Barnices, Artes gráficas.

Trasvase de pinturas en base agua y disolvente, tinta, barniz, cola, adhesivos y disolventes. Trasvase, recirculación y mezcla de tintas en industrias gráficas.

Aplicaciones Higiénicas

Transporte de productos alimenticios como sopas, nata, jarabe de glucosa, leche, yogurt, saborizantes, alcohol, chocolate, azúcar glas, pasta, cremas, masas, perfumes y dentífricos. Aplicaciones auxiliares como pulverización ó limpieza en sistemas CIP/SIP.

Industria Mecánica

Manejo de aceites, grasas, lubricantes, refrigerantes, líquidos de lavado y limpieza, disolventes y fluidos residuales, etc.

Industria Papelera

Trasvase de cola, silicato sódico, colorantes y óxido de titanio etc. Blanqueantes, muestras y manejo de aguas residuales.

Industria Química

Trasvase de toda clase de ácidos, bases, alcoholes disolventes y productos sensibles al cizallamiento como el látex y las emulsiones, además de productos químicos de desecho.

Tratamiento de Superficies

Trasvase de productos químicos desde tanques de almacenamiento, contenedores y baños, por ejemplo en decapado, galvanización y desengrasado. Manejo de productos residuales.

Para todo tipo de líquidos

Las bombas Tapflo son compatibles con una gran variedad de productos químicos:

• •  Corrosivos y agresivos
• •  Alta y baja viscosidad
• •  Abrasivos
• •  Con sólidos en suspensión
• •  Sensibles al cizallamiento
• •  Inflamables
